欧美成人r级一区二区三区_日本乱理伦在线_欧美精品第1页_久久99国产乱子伦精品免费_日日夜夜精品一区_久久综合色之久久综合_久久三级中文_日韩理论片中文av_国产精品国产一区_99riav在线

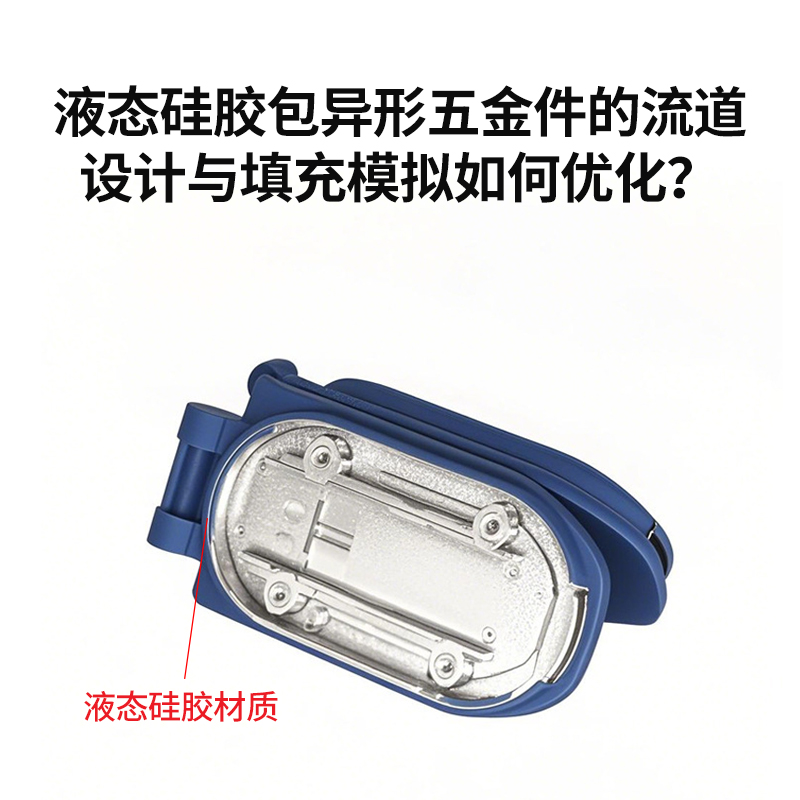

液態硅膠（LSR）包異形五金件的流道設計與填充模擬優化需結合材料特性、模具結構及仿真技術，以下是關鍵技術方案：

一、流道設計核心策略

1. 冷流道系統優化

溫度隔離設計：冷流道板與熱型腔間采用絕熱材料（如陶瓷纖維）隔離，溫差控制在 ±5℃以內，防止 LSR 在流道內提前硫化 。例如，采用雙層流道板結構，內層溫度維持在 50-70℃，外層通過循環水冷卻至 30-40℃，確保 LSR 在注射前保持低粘度狀態。

階梯式流道布局：主流道→分流道→澆口直徑按 4:2:1 比例遞減（如 φ8mm→φ4mm→φ2mm），配合針點澆口（直徑 0.8-1.2mm），減少流動阻力并增強剪切速率，利用 LSR 的剪切變稀特性提升填充效率 。

2. 多澆口協同控制

順序閥熱流道：針對復雜異形件（如汽車傳感器支架），采用 4-6 個針閥式熱咀，通過 PLC 控制澆口開啟順序。例如，先開啟中央澆口填充主體結構，再依次激活邊緣澆口補縮，避免熔接痕和氣泡。

虛擬實驗設計（DoE）：使用 Sigmasoft Virtual Molding 軟件測試 15 種澆口組合，對比填充壓力和流動長度。例如，在防燙墊案例中，中央澆口雖需 220bar 壓力，但能將空氣推向側壁排氣，較雙角澆口方案減少 70% 氣穴風險。

3. 仿生流道與隨形冷卻

仿生流道設計：模擬血管分支原理，流道截面積按黃金分割比例（1:0.618）分配，使各型腔填充時間差＜5%。例如，醫療導管接頭模具采用樹狀流道，流動前沿同步性提升 30%。

水路：在模具鑲件中集成螺旋形冷卻通道，與型腔表面距離保持 3-5mm，溫度均勻性誤差＜±1℃，成型周期縮短 20%。

二、填充模擬關鍵技術

1. 材料參數精確建模

粘度曲線校準：通過旋轉流變儀測試 LSR 在不同溫度（80-180℃）和剪切速率（10-1000s?¹）下的粘度數據，建立 Cross-WLF 模型。例如，道康寧 OE-6650 在 150℃、剪切速率 100s?¹ 時粘度為 1200Pa?s，用于 Moldflow 模擬時預測誤差＜8%。

固化動力學參數：采用差示掃描量熱法（DSC）測定 LSR 的固化起始溫度（Tonset）、峰值溫度（Tpeak）及反應熱（ΔH），輸入 CAE 軟件進行實時固化模擬。例如，埃肯 BLUESIL LSR 3935 的 Tonset=95℃，Tpeak=130℃，ΔH=85J/g，用于預測硫化程度和循環時間。

2. 多物理場耦合分析

熱 - 流 - 固耦合仿真：同時模擬 LSR 的流動、傳熱及固化過程，識別高溫區域（如澆口附近）和潛在縮孔。例如，某異形連接器模擬顯示，澆口處溫度達 180℃，需通過局部冷卻水路將溫度降至 160℃，避免過硫化。

氣穴預測與排氣優化：在流動前沿末端自動生成氣穴標記，指導排氣槽設計。例如，在醫療微針陣列模具中，通過在 0.1mm 厚的薄壁區域開設 0.05mm 深的排氣槽，配合真空抽氣（-0.09MPa），使氣穴率從 15% 降至 2% 以下。

3. AI 驅動的智能優化

機器學習算法：基于歷史模擬數據訓練神經網絡模型，自動優化流道尺寸和工藝參數。例如，輸入 50 組流道直徑、注射速度、模具溫度數據，模型輸出最優組合使填充時間縮短 12%，壓力降低 15%。

實時反饋系統：在模具型腔布置溫度傳感器（精度 ±0.5℃）和壓力傳感器（精度 ±1% FS），將數據實時傳輸至模擬軟件，動態調整注射參數。例如，某汽車電子外殼生產中，通過實時反饋將良品率從 82% 提升至 94%。

三、工藝參數協同優化

1. 注射工藝動態調整

多級注射策略：初始速度 200mm/s 填充 60% 型腔，隨后降至 50mm/s 填充至 90%，最后以 10mm/s 低速補縮。例如，某航空接頭模具采用此策略，使熔接痕強度從 2.1MPa 提升至 3.8MPa。

保壓壓力曲線：采用階梯式保壓（如 100bar→80bar→50bar），每階段維持 5-10s，消除收縮空洞。例如，某 LED 透鏡模具通過保壓優化，產品收縮率從 1.8% 降至 1.2%。

2. 嵌件預熱與溫度匹配

金屬嵌件預處理：鋁件采用 AC/DC 雙相陽極氧化（孔隙率 20-40%），不銹鋼件經 80 目白剛玉噴砂（Ra1.6μm），再涂覆 KH-560 硅烷偶聯劑（濃度 3%），使 LSR 與金屬界面剝離強度從 3.2N/cm 提升至 7.5N/cm。

溫度梯度控制：模具溫度 160-180℃，嵌件預熱至 80-100℃，溫差控制在 ±5℃，減少熱應力導致的脫層。例如，某汽車傳感器嵌件預熱后，冷熱循環（-40℃~120℃）100 次后脫層率從 28% 降至 4%。

四、實驗驗證與迭代優化

1. 原型驗證與數據采集

3D 打印快速驗證：采用 SLS 尼龍模具進行試模，通過 CT 掃描檢測內部缺陷。例如，某醫療導管模具通過 3D 打印原型優化流道設計，正式模具開發周期縮短 40%。

壓力 - 溫度曲線記錄：使用 Kistler 壓力傳感器記錄型腔壓力曲線，與模擬結果對比。例如，某家電部件實際壓力峰值為 180bar，與模擬值（175bar）誤差＜3%，驗證模擬模型的準確性。

2. 閉環優化流程

PDCA 循環：通過 “模擬→試模→檢測→修正” 循環，逐步優化設計。例如，某智能手表表冠模具經過 3 次迭代，流道壓力從 250bar 降至 190bar，填充時間從 3.2s 縮短至 2.5s，良品率從 78% 提升至 96%。

五、典型案例：汽車傳感器支架

某汽車發動機傳感器支架采用 LSR 包鋁件結構，優化過程如下：

流道設計：采用 4 點順序閥熱流道，澆口直徑 1.2mm，流道截面積按 1:0.618 比例分配，流動前沿同步性誤差＜3%。

填充模擬：使用 Moldflow 模擬顯示，最大壓力 210bar，氣穴集中在支架根部，通過開設 0.08mm 深排氣槽消除。

工藝參數：注射速度 150mm/s→50mm/s→10mm/s，保壓壓力 100bar→80bar→50bar，模具溫度 170℃，嵌件預熱 90℃。

結果：填充時間 2.8s，界面剝離強度 7.2N/cm，通過 180℃×1000 小時熱老化測試，滿足 IP68 防水要求，量產良品率達 95%。

通過上述技術整合，LSR 包異形五金件的流道設計與填充模擬可實現流動平衡、排氣充分、界面可靠的目標，推動汽車、醫療等高端領域的精密成型技術突破。

深圳市利勇安硅橡膠制品有限公司—專注液態硅膠制品精密技術研發24年，聯系電話：134-2097-4883。
