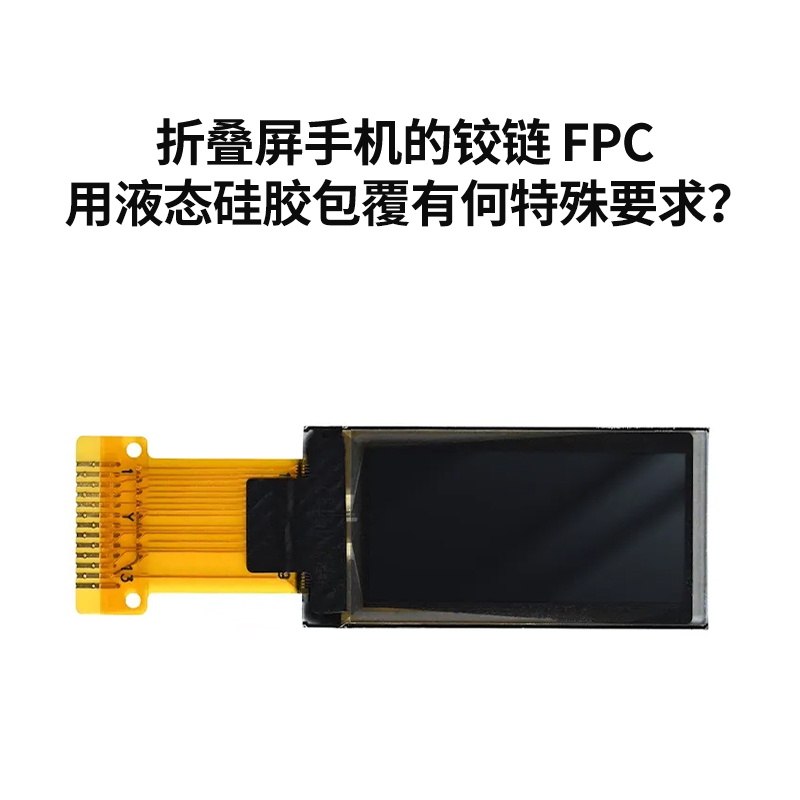

折疊屏手機的鉸鏈 FPC（柔性線路板）采用液態硅膠包覆時，需滿足以下六大核心特殊要求，以應對高頻彎折、極端環境及超薄結構的嚴苛挑戰：

一、材料性能的極致匹配

超高柔韌性與抗疲勞性液態硅膠需具備邵氏硬度 30-50A 的適中硬度，既能提供足夠彈性緩沖彎折應力，又能避免硬度過低導致的結構塌陷。硫化后彈性回復率需≥95%，確保在 180° 對折、0.3mm 彎曲半徑下循環 10 萬次以上無永久變形。部分高端機型甚至要求通過 20 萬次動態彎折測試（如蘋果 Watch 表帶 FPC 標準）。

熱膨脹系數（CTE）精準匹配硅膠 CTE（約 300ppm/℃）與 FPC 基材 PI（15ppm/℃）差異顯著，需通過納米級表面粗化（如等離子蝕刻形成 0.3μm 粗糙度）或底涂劑（硅烷偶聯劑） 降低界面應力。測試顯示，優化后可將熱循環（-40℃~85℃）導致的界面剝離風險降低 70%。

耐極端環境能力

耐高低溫：需在 - 40℃~150℃范圍內保持彈性，避免低溫脆化（如 - 20℃彎折時開裂）和高溫軟化（如 85℃下變形）。

抗化學腐蝕：通過鹽霧測試（5% NaCl 溶液，48 小時無腐蝕）和耐汗液測試（pH 4.5~6.5 人工汗液，72 小時無變色），防止日常使用中因汗液、清潔劑侵蝕導致性能下降。

二、工藝精度的嚴苛控制

超薄均勻包覆硅膠層厚度需控制在 0.1-0.5mm 之間，且厚度公差≤±0.01mm，避免因局部過厚增加彎折阻力或過薄導致防護失效。采用真空注塑 + 精密模具（型腔精度 ±0.02mm）可實現 FPC 線路間隙（≤0.1mm）的完全填充，同時確保邊緣過渡處 R0.5-R1.0 的倒角設計，分散應力集中。

無氣泡與完美貼合

真空脫泡處理：注膠前對液態硅膠進行 - 0.1MPa 真空脫泡，去除內部微氣泡，防止界面出現 “虛粘” 或電氣絕緣性能下降（絕緣電阻需≥10¹?Ω?cm）。

注射參數優化：采用階梯式注射速度（第一段低速填充型腔，第二段高速壓實），避免湍流裹挾空氣，同時保壓壓力≥5MPa、保壓時間≥10 秒，補償硫化收縮。

表面活化與附著力強化FPC 表面需經過等離子清洗（功率 300W，處理時間 30 秒）去除油污和氧化層，并涂覆底涂劑（如 KH-560 硅烷偶聯劑），使硅膠與 PI 基材的剝離強度≥10N/cm，確保長期使用不脫層。

三、結構設計的應力分散

彎折區特殊增強在鉸鏈 FPC 的頻繁彎折區域（如折疊軸中心），采用雙層硅膠包覆或局部增厚至 0.8mm，并設計 “波浪形” 或 “S 形” 線路布局，使應力分布均勻化。測試顯示，該設計可將彎折壽命從 10 萬次提升至 15 萬次。

剛柔過渡區域優化硅膠包覆與 FPC 非包覆區域的交界處，需通過階梯式厚度變化（每 0.5mm 遞減 0.1mm）和柔性緩沖層（如 0.05mm 厚 PI 膜），避免因剛性突變導致的應力集中開裂。

四、可靠性測試的全面驗證

動態彎折壽命測試按照 IPC-TM-650 2.4.9.1 標準，在 0.3mm 彎曲半徑下以 1Hz 頻率循環彎折 10 萬次，同時實時監測電阻變化（ΔR≤10%），失效判定為開路或基材分層。部分廠商額外增加高低溫循環測試（-40℃~85℃，50 次循環后再進行 5 萬次彎折）。

環境模擬測試

濕熱老化：在 85℃、85% RH 環境下放置 1000 小時，測試絕緣電阻（≥10¹?Ω?cm）和剝離強度（≥8N/cm）。

振動沖擊：通過 10-2000Hz 掃頻振動（加速度≤5g）和 500 次跌落測試（1.2m 高度，六面落地），確保硅膠層與 FPC 結合穩固。

電氣性能測試包覆后的 FPC 需通過阻抗匹配測試（10GHz 頻段內波動≤5%）和介電損耗測試（tanδ≤0.002），避免因硅膠介電常數波動影響高頻信號傳輸（如 5G 毫米波）。

五、環保與安全性要求

生物相容性認證若硅膠與皮膚直接接觸（如外折屏鉸鏈外露部分），需通過 ISO 10993-1 生物相容性測試（細胞毒性≤1 級，無致敏性），確保長期佩戴安全。

阻燃性能符合 UL94 V-0 阻燃標準（1.5mm 厚度下無燃燒滴落），防止因電路短路引發火災風險。

六、量產工藝的穩定性保障

模具壽命與一致性采用高強度模具鋼（如 SKD61）和表面氮化處理（硬度≥HV1000），確保量產 50 萬次以上模具型腔無磨損，硅膠包覆尺寸偏差≤±0.01mm。

全流程質量管控

AOI 視覺檢測：對硅膠表面進行 3D 掃描，檢測氣泡、缺膠等缺陷，精度達 ±0.02mm。

X 射線透視：穿透硅膠層檢查 FPC 線路是否偏移或斷裂，確保內部結構完整性。

總結

折疊屏鉸鏈 FPC 的液態硅膠包覆是材料、工藝、設計與測試的系統性工程，核心目標是在超薄結構下實現高頻彎折可靠性、極端環境適應性與信號完整性的完美平衡。通過上述特殊要求的嚴格把控，可使 FPC 在 10 萬次折疊后仍保持≤5% 的電阻變化率和 IP68 級防水性能，支撐折疊屏手機實現 “耐用與創新并存” 的用戶體驗。
