欧美成人r级一区二区三区_日本乱理伦在线_欧美精品第1页_久久99国产乱子伦精品免费_日日夜夜精品一区_久久综合色之久久综合_久久三级中文_日韩理论片中文av_国产精品国产一区_99riav在线

硅橡膠硫化工藝不是一次完成，而是分兩個階段進行的，膠料在加壓下或常壓下進行加熱定型，稱為一段硫化，;在烘箱中高溫硫化，以進一步穩定硫化膠各項物理性能，稱為二段硫化。

Ps：加壓下是采用模壓硫化、硫化罐直接蒸汽硫化等硫化手段；常壓是采用熱空氣連續硫化。

1.一段硫化

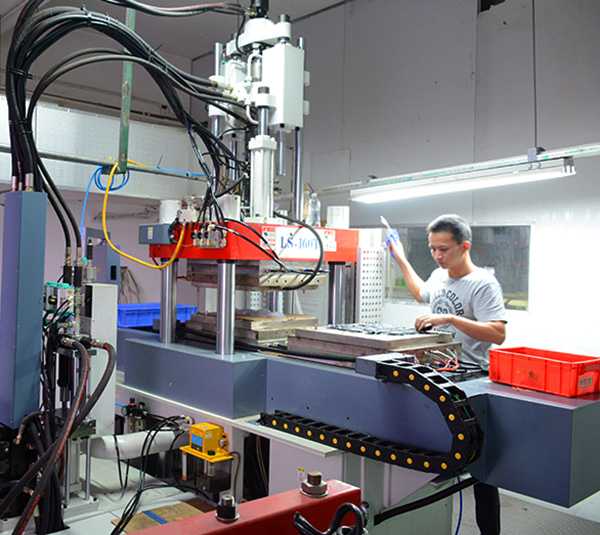

(1).模型制品硫化，通常采用平板硫化、傳遞模壓硫化和注壓硫化。

a.硅橡膠制品硫化時，一般不使用脫模劑的時候，應迅速裝料、合模、加壓，否則容易焦燒，特別是含有硫化劑BP和DCBP的膠料。

b.傳遞模壓硫化是一種加工硅橡膠膠料應用較廣泛的工藝，與每模單孔的平板硫化比較，其優點是加工周期短，并能硫化復雜的特別是帶有插入物和銷釘的橡膠件。與注壓硫化比較，設備成本較低。

c.注壓硫化模制品，可提高勞動生產率，降低勞動強度，同時還可以減小過氧化物的用量，提高制品的抗撕裂性能，改善壓縮永久變形性能，但制品收縮率較大。

(2).擠出制品的硫化，可采用蒸汽加壓硫化、熱空氣連續硫化、液體硫化槽連續硫化、鼓式硫化和輻射硫化等方法。

2.二段硫化

硅橡膠制品經過一段硫化后，有些低分子物質存在于硫化膠中，影響制品性能。例如，采用通用型硫化劑(如硫化劑BP或DCBP)的膠料，經過一段硫化后，其硫化劑分解的酸性物質量，將增大海綿孔的孔度，降低密度；增大硫化劑的用量將縮小海綿孔的孔度，增大密度，產生較厚的孔壁。此外，硫化溫度對海綿的發孔情況也有很大影響。

二次硫化的作用：硅膠采用過氧化物硫化時，過氧化物分解引發高聚物反應后，生成了低分子化合物（如苯和苯甲酸等）存在于橡膠中將影響橡膠機械性能。而且硅膠在第一階段加熱成型后，交聯密度不夠，要使其進一步硫化反應才能增加硅膠的密度。 通過二次硫化后，硅膠制品的拉升強度，回彈性，硬度，溶脹程度，密度，熱穩定性都比一次硫化有較大的改善。如果不進行二次硫化，也許生產的硅膠性能上受到一定的影響，得不到性能更好的產品。
